스마트그리드 아키텍처 모델
스마트그리드 아키텍처 모델

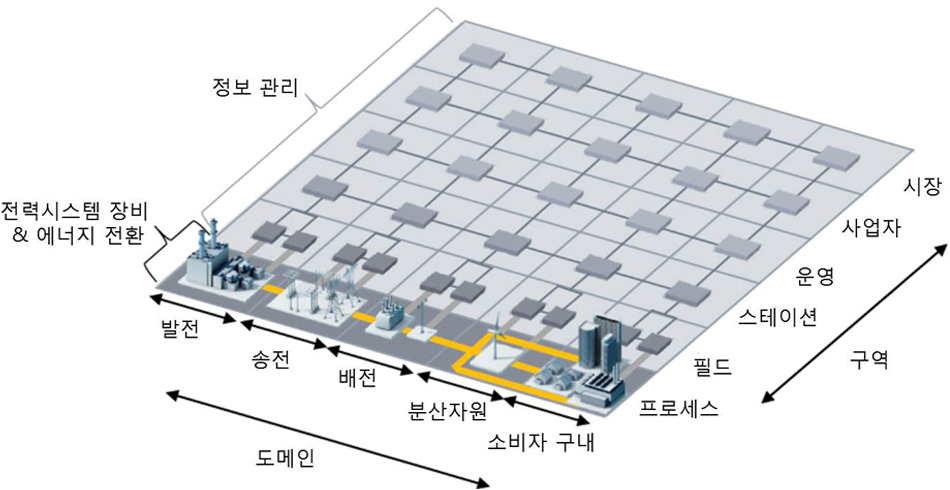

유럽의 SG-CG에서 구분한 아키텍처 모델을 구성하는 도메인으로써 전체 전력시장과 시스템을 전기 에너지의 변환 체인(Conversion chain)을 구분으로 발전, 송전, 배전, 분산자원, 소비자 구내 등 5개의 영역으로 분할하여 나타낸다.(하단 사진 참조) 이는 두 가지 이상의 콘셉에서 나타나는 중복성과 불분명함을 피하고자 나타내는 주요 영역이라고 할 수 있다.
일반 스마트그리드 요구사항(IEC SRD 62913-1)에서는 도메인을 “표준화의 주제와 관련된 그룹”으로 정의하고 있으며, 개념모델을 통해 설명한다.
개념모델은 전력 시스템과 관련된 영역 내에서 역할과 그 액터의 그룹화로 정의하며, 높은 수준의 참조 아키텍처를 제공하게 하고
스마트그리드 시스템의 상호운용성 분석을 제공할 수 있게 정의되어있다.

SGAM 도메인 설명
도메인 | 설명 |
---|---|
발전 | 일반적으로 송전 시스템에 연결되는 화력 발전소, 원자력 발전소, 대규모 태양력 발전소 등과 같은 대용량 전기 에너지 발전을 나타냄 |
송전 | 전기를 송전하는 시설 및 기관을 나타냄 |
배전 | 전기를 배전하는 시설 및 기관을 나타냄 |
분산자원 | 배전망에 직접 연결되어 있는 분산자원 인프라를 나타냄 |
소비자 구내 | 소비자 구내에서는 산업, 상업 및 가정 설비 (예 : 공장, 쇼핑센터, 가정) 및 태양광 발전기, 전기자동차 충전시스템, 배터리, 소형 터빈 등도 포함. |

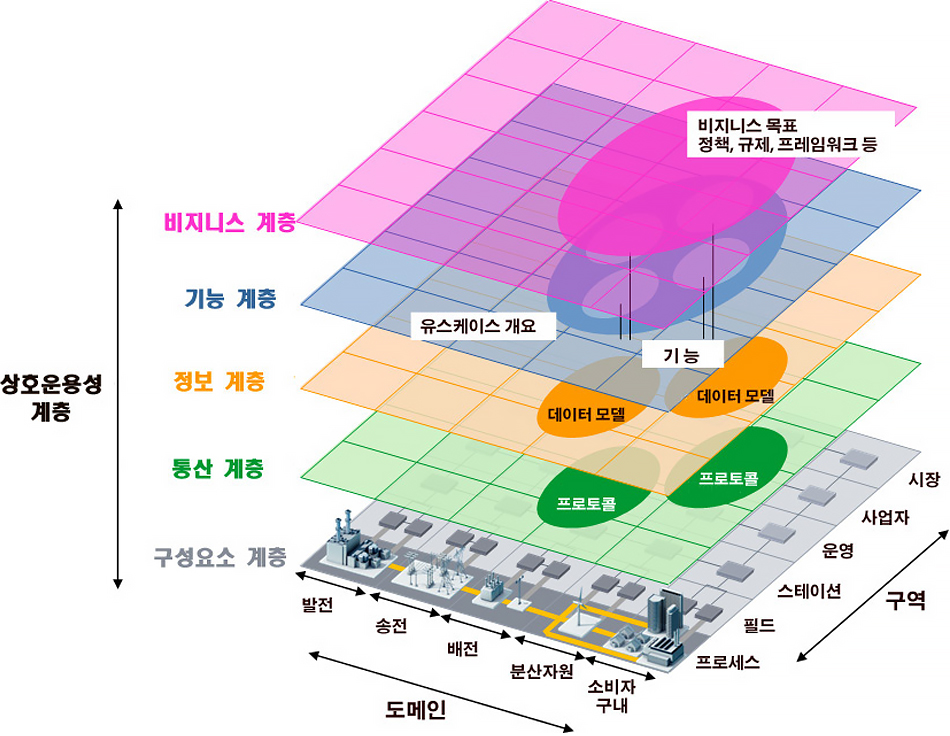

스마트그리드 아키텍처 모델(SGAM)

SGAM 구역 설명
구역 | 설명 |
---|---|
프로세스 | 에너지(전기, 태양, 열, 수력, 풍력)의 물리적, 화학적, 공간적 변형 및 직접적으로 연관되는 물리적인 장비를 포함 (발전기, 변압기, 차단기, 가공선, 케이블, 전기 부하 프로세스와 직접적으로 연결된 모든 종류의 센서 및 액츄에이터 등) |
필드 | 보호 장비, 전력 시스템 프로세스를 제어 및 모니터링 하는 장비를 포함 (보호 중계기, 베이 컨트롤러, 전력 시스템으로부터 프로세스 데이터를 확보하고 사용하는 모든 종류의 지능형 전자 장치 등) |
스테이션 | 필드 레벨에 대한 데이터를 수집하는 장치들이 위치함 (데이터 집중장치, 지역 SCADA 시스템 등) |
운영 | 각 도메인의 전력 시스템 제어 운영을 관리 (배전 관리 시스템, 마이크로그리드 관리 시스템, 가상 발전소 관리 시스템, 전기자동차 충전시스템 등) |
사업자 | 상업적인 조직의 프로세스로, 사업자를 위한 서비스와 인프라를 포함 (자산 관리, 인력 관리, 고객 관리, 과금 등) |
