스마트그리드 표준화 프레임워크 3.0
SmartGrid Standardization Framework 3.0
국내 개념모델(프레임워크 1.0~3.0)
국내 개념 모델 (프레임워크 1.0~3.0)
국내에서는 ‘스마트그리드 상호운용성 표준 프레임워크 1.0 및 로드맵’에서 상호운용성을 확보하기 위한 모델로 IEEE 2030의 SGIRM7)을 적용하였으며, 스마트그리드 요소, 부하 및 응용 프로그램간의 데이터 교환을 용이하게 하고자 시스템 정보 제공을 위한 에너지/통신/정보 인터페이스를 제공하였다.
SGIRM은 1) 전력 시스템, 2) 통신, 3) 정보기술에 대한 스마트그리드 아키텍처의 개념적 표현으로, 스마트그리드에 포함되는 엔티티(entity)뿐 아니라 관계를 포함하여 기술 중립적인 방식으로 인터페이스를 정의
장치나 어플리케이션, 운영 개념을 비롯하여 전력생산, 배전,사용량에 중점을 둠. 발전, 송전, 배전, 사업자, 시장, 가입자 등 영역 정의
스마트그리드에 속하는 시스템과 장치, 어플리케이션의 통신 접속성에 중점을 둠. 통신망과 미디어, 성능, 프로토콜이 포함됨
프로세스 및 데이터 관리 흐름의 제어에 역점을 둠. 보안, 정보 데이터 흐름을 저장, 처리, 관리, 제어하는 기술을 포함
프레임워크 1.0 이후 국내에서도 유럽의 SG-CG와 IEC 국제표준으로 진행된 레퍼런스 모델인 SGAM을 준용하여 ‘스마트그리드 상호운용성 표준 프레임워크 2.0 및 로드맵’으로 업데이트하였고 본 프레임워크 3.0에서도 동일하게 적용한다. 다만 국내 전력산업의 현황을 더 긴밀하게 반영하기 위하여 유스케이스 기반의 비즈니스 사례 중심으로 도메인을 재편하고 이를 적용하고자 한다.

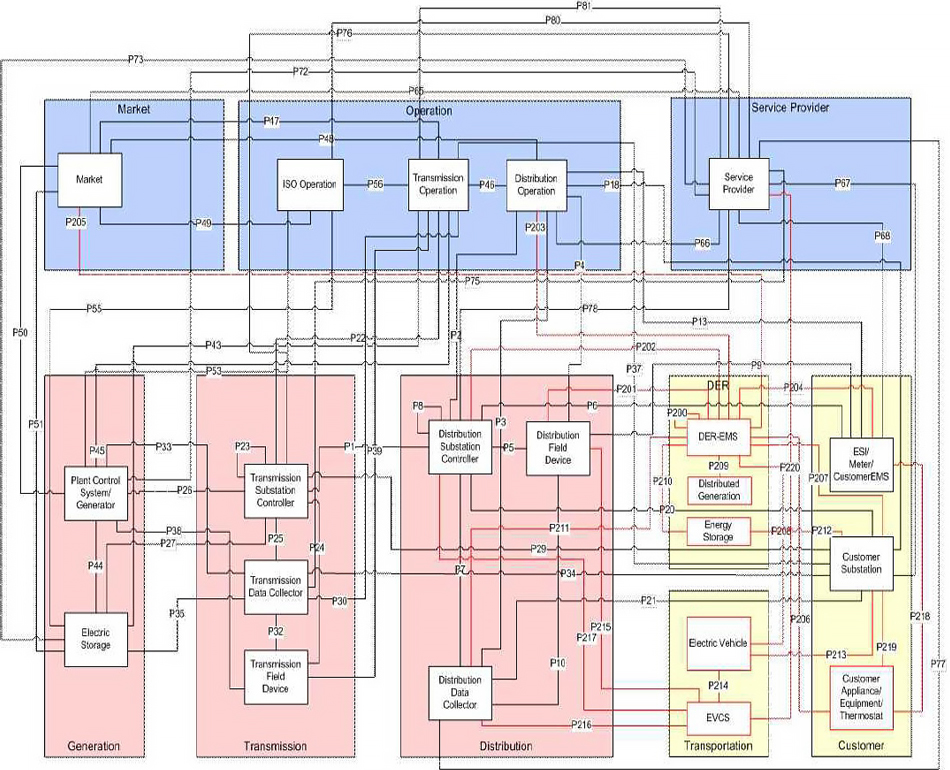

도메인 모델 간 에너지 인터페이스(한국 프레임워크 1.0)
상위 개념 모델

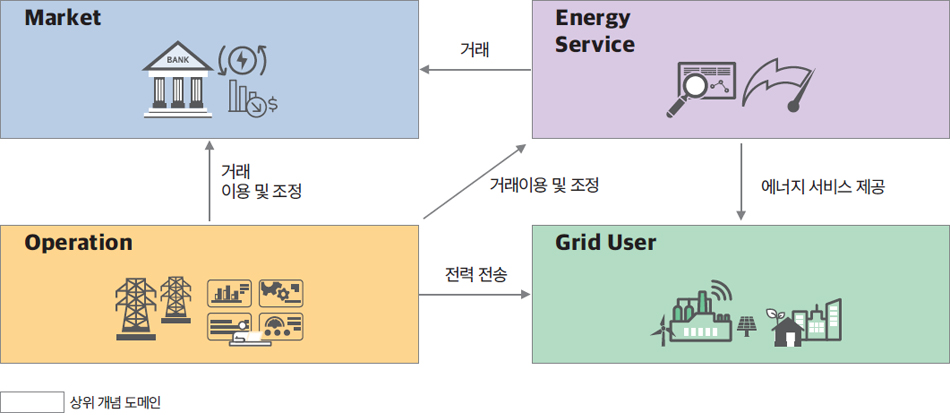

국내 스마트그리드 상위 개념모델
| 상위 개념 모델 | 설명 |
|---|---|
| 계통 사용자 (Grid User) |
에너지 서비스를 제공하는 것과 관련된 역할로 분산자원, 홈/빌딩/공장 등 전기의 생산 및 저장과 관련된 전력 사용자 액터 그룹 |
| 운영 (Operation) |
전력시스템의 안정성과 관련된 역할로 계통 운영 및 하위 계통 사용자의 전력 및 정보를 전송 받아 통합 관리 및 운영하는 액터 그룹 |
| 시장 (Market) |
전기에너지로 인한 거래 행위를 하는 역할의 액터 그룹 |
| 에너지 서비스 (Energy Service) |
계통 사용자에게 에너지 서비스를 제공하는 것과 관련된 역할로 시장에 거래를 행하는 액터 그룹 (ex. 수요관리사업자, DER 중개사업자 등) |
하위 개념 모델

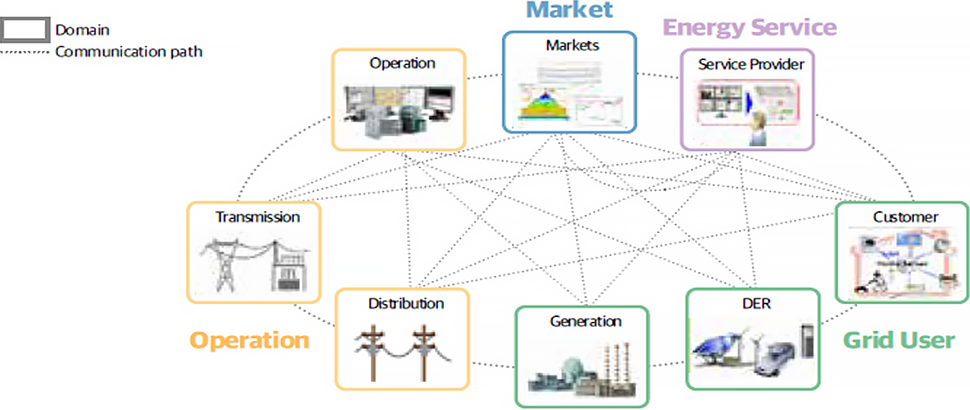

한국 스마트그리드 하위 개념 모델(도메인)
발전, 송변전, 배전, 분산자원, 에너지 수요관리, 전기자동차 충전, 미터링 관리, 시장, 자산관리로 세분화되는 총 9개 도메인으로 분류한다.
발전, 분산자원, 전기자동차(EV) 충전, 자산관리
송·변전, 배전
시장
에너지 수요관리(DR), 미터링 관리(AMI)
