스마트그리드 표준화 프레임워크 3.0
SmartGrid Standardization Framework 3.0
충전서비스
충전서비스
2.1.1 패키지 개요 및 구성도
| 비즈니스 패키지명 | 충전 서비스 |
|---|---|
| 가치 제안 | 전기자동차 충전인프라를 활용하여 사용자가 요청시 전기자동차를 충전하는 서비스를 제공 |
| 정책/제도적 준수사항 |
환경친화적 자동차의 보급 및 촉진에 관한 법률 전기사업법에 따른 전기신사업자 중 전기자동차 충전 사업자 전기용품안전관리법에 따른 KC 안전인증 전기설비기술기준 및 판단기준 환경부 충전인프라 설치·운영 지침 |
| 중점 추진 영역 | 충전 인프라 기반의 전기자동차 충전서비스 등 |
| 관련 시스템 유스케이스 |
(UC-EV-S01) 사용자 예약 (UC-EV-S02) 사용자 인증 (UC-EV-S03) 과금 (UC-EV-S04) 정산 |
2.1.2 단위 비즈니스 유스케이스
(UC-EV-B01) EV 충전
| 단위 비즈니스 명 | EV 충전 | |
|---|---|---|
| 목적 | EV사용자는 충전서비스 제공자의 충전기를 활용하여 EV사용자 소유의 EV가 운행될 수 있도록 차량내 배터리를 충전(EV 사용자는 충전회원으로 한정한다.) | |
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| 개인정보 (충전방식, 회원여부 등) |
EV사용자가 사용자 인증방식을 통해 식별 |되고 충전기를 허가할수 있다. | |
| 연결여부(충전연결확인) | 충전을 위해 충전기와 EV간 커넥터를 연결 됨을 구분되어야 한다. | |
| 충전정보(충전량, 요금 등) | 충전된 전력량과 요금을 식별하여 부과하여야 한다. | |
| 과금정보(충전요금) | 충전된 전력량을 과금하기 위한 결제수단 을 허가해야한다. | |
| 충전정보(충전시작여부) | 충전진행을 위한 제어가 이루어져야 한다. | |
| 모니터링 | 충전상태와 충전된 전력량에 대한 정보가 관리되어야 한다. | |
| 비즈니스 절차 |
|
|
| 사전조건 | 전기자동차 충전서비스 사용가능 상태(충전기 사용대기 중, 전기자동 차 방전) | |
| 사후조건 | 전기자동차 충전완료 후 충전서비스 사용대기(충전기 사용대기) | |
| 연계 시스템 유스케이스 |
(UC-EV-S01) 사용자 예약 (UC-EV-S02) 사용자 인증 (UC-EV-SO3) 과금 |
|
(UC-EV-B02) 충전기 공동이용
| 단위 비즈니스 명 | 충전기 공동이용 | |
|---|---|---|
| 목적 | EV충전을 위하여 다양한 사업자들간 공동이용 서비스를 제공하기 위함 (국내의 경우로 한정하며 회원정보제공기관의 서버를 이용하여 타 서비 스 회원도 충전기를 이용할 수 있게 하기 위함) | |
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| 공동사용자인증 | 정보제공기관을 통하여 사용자 데이터 확 인 시 개인정보취급방침과 위치기반서비스 이용약관에 따른다. | |
| EV 충전 | 충전중에는 EV 충전요구사항을 따른다. | |
| EV 충전 제어 및 모니터링 | ||
| EV 충전 종료 | ||
| 충전량 전송 | ||
| 공동이용 서비스 종료 | 공동이용을 제공한 충전소명,충전기ID, 충 전기단말번호, 충전시작시간, 충전기유형 정보 데이터, 연동기관 등의 정보/통신 프 로토콜 | |
| 공동이용 충전요금 과금 | ||
| 비즈니스 절차 |
|
|
| 사전조건 |
A사의 충전회원인 EV 사용자가 B사의 전기자동차 충전서비스 이용하 려고 함 B사의 전기자동차 충전서비스 사용가능 상태(충전기 사용대기 중, 전기 자동차 방전) A사의 가입회원의 정보가 회원정보제공기관에게 업데이트 됨 |
|
| 사후조건 | 전기자동차 충전완료 후 충전서비스 사용대기(충전기 사용대기) | |
| 연계 비즈니스 유스케이스 | (UC-EV-B01) EV 충전 | |
(UC-EV-B03) 로밍충전
| 단위 비즈니스 명 | 로밍충전 | |
|---|---|---|
| 목적 | EV충전을 위하여 다양한 사업자들간 로밍 서비스를 제공하기 위함(로밍서비스 제공자가 사용자 인증의 주체가 되며 타 서비스 회원도 충 전기를 이용하고 사업자 간 정산도 용이하게 함) | |
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| 로밍사용자인증 | 로밍서비스사업자를 통하여 사용자 데이터 확인 시 개인정보취급방침과 위치기반서비스 이용약관에 따른다. | |
| EV 충전 | 충전중에는 EV 충전 요구사항을 따른다. | |
| EV 충전 제어 및 모니터링 | ||
| EV 충전 종료 | ||
| 충전량 전송 | ||
| 로밍서비스 종료 | 사용자 로밍을 제공한 충전소명, 충전기 ID, 충전기단말번호, 충전시작시간, 충전기 유형정보 데이터, 연동기관 등의 정보/통 신 프로토콜 | |
| 로밍 충전요금 과금 | ||
| 비즈니스 절차 |
|
|
| 사전조건 |
A사의 충전회원인 EV사용자가 B사의 전기자동차 충전서비스 이용하려고 함 B사의 전기자동차 충전서비스 사용가능 상태(충전기 사용대기 중, 전기 자동차 방전) A사의 가입회원의 정보가 로밍서비스제공자에게 업데이트 됨 |
|
| 사후조건 | 전기자동차 충전완료 후 충전서비스 사용대기 (충전기 사용대기) | |
| 연계 시스템 유스케이스 |
(UC-EV-B01) EV 충전 (UC-EV-S04) 정산 |
|
2.1.3 비즈니스 패키지-스마트그리드 아키텍처(SGAM) 매핑

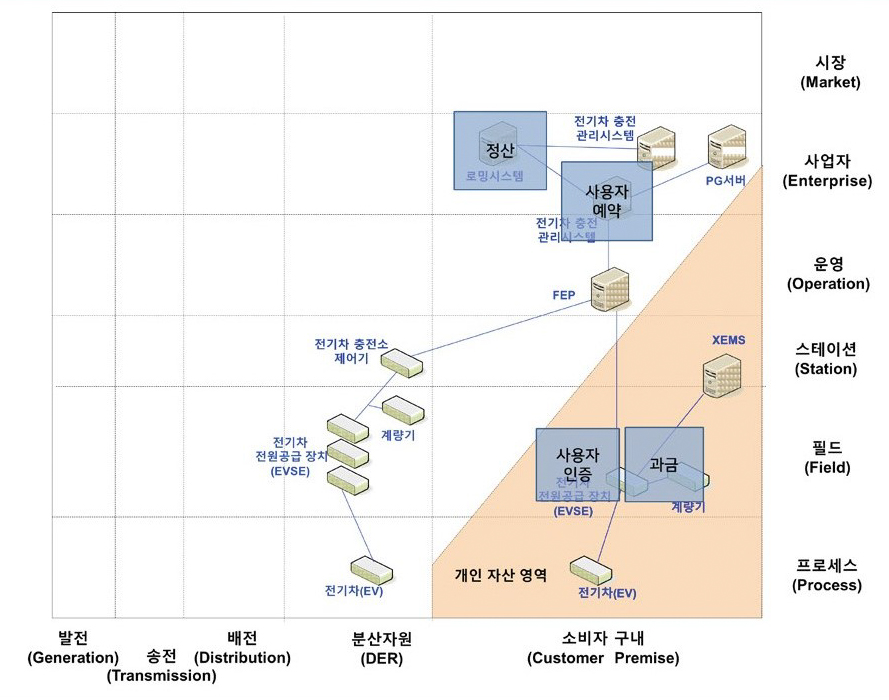

[EV-01] 충전 서비스
구성요소
비즈니스
기능
통신
| 그룹 | 표준번호 | 표준명 | OSI 계층 구분 |
|---|---|---|---|
| 통신 인터페이스 | KS R ISO 15118 시리즈 | 도로차량 - V2G 통신 인터페이스 시리즈 | 네트워크 계층 (3계층) |
| KS R IEC 61851-24 | 전기자동차 전도성 충전 시스템 - 제24부: 전기자동차 직류 충전 설비와 전기자동차 사이의 직류 충전 제어용 디지털 통신 | 세션 계층 (5계층) |
|
| SPS-SGS 03-001 1916 | 전기자동차와 전도성 충전 시스템간 직류 충전을 위한 통신 인터페이스 | 세션 계층 (5계층) |
|
| SGSF/ OCCP1.6- 034-5-1 | 개방형 충전 포인트 프로토콜 1.6 | 네트워크 계층 (3계층) |
|
| KSGA-034-9 | 전기차 충전스테이션과 관리시스템사이의 통신 인터페이스(OCPP 2.0) | 세션 계층 (5계층) |
|
| 갭 표준 | EV-GAP-01 | 클리어링 하우스 통신 인터페이스 | - |
| EV-GAP-02 | 전기자동차 충방전 인프라 관리 부가기능 지원을 위한 충전 관리 프로토콜 | ||
| EV-GAP-03 | 충전 로밍서비스 지원을 위한 통신 프로토콜 |
정보
| 그룹 | 표준번호 | 표준명 | OSI 계층 구분 |
|---|---|---|---|
| 통신 인터페이스 | KS R ISO 15118 시리즈 | 도로차량 - V2G 통신 인터페이스 시리즈 | 네트워크 계층 (3계층) |
| KS R IEC 61851-24 | 전기자동차 전도성 충전 시스템 - 제24부: 전기자동차 직류 충전 설비와 전기자동차 사이의 직류 충전 제어용 디지털 통신 | 세션 계층 (5계층) |
|
| SPS-SGS-03-001-1916 | 전기자동차와 전도성 충전 시스템간 직류 충전을 위한 통신 인터페이스 | 세션 계층 (5계층) |
|
| SGSF/ OCCP1.6-034-5-1 | 개방형 충전 포인트 프로토콜 1.6 | 네트워크 계층 (3계층) |
|
| KSGA-034-9 | 전기차 충전스테이션과 관리시스템 사이의 통신 인터페이스(OCPP 2.0) | 세션 계층 (5계층) |
|
| 정보 인터페이스 | KS R 1202-1 | 전기자동차 충전 스테이션 관리 시스템 - 제1부: 일반 요구사항 | - |
| KS R IEC 63119-1 | 전기자동차 충전 로밍 서비스 정보교환 - 제1 부: 일반 요구사항 |
