2.3.1 패키지 개요 및 구성도
| 비즈니스 패키지명 | 배전망 연계 |
|---|---|
| 가치 제안 | 다양한 분산자원의 중개, 단순화, 최적화를 통한 유연한 배전망 연계와 동적 전력제어 지원 |
| 정책/제도적 준수사항 |
소규모전력중개시장의 운영에 관한 규칙 전력시장 운영규칙 중개시장 사용자 안내서 |
| 중점 추진 영역 | DERMS를 활용한 전력제어 전략개발과 평가, 사이버보안 등 상호운용성 확보 기술개발 |
| 관련 시스템 유스케이스 |
(UC-DB-S07) DERMS 전압 제어 (UC-DB-S08) DERMS 전력조류 제어 |
2.3.2 단위 비즈니스 유스케이스
(UC-DB-B03) DERMS
| 비즈니스 명 | DERMS | |
|---|---|---|
| 목적 |
DERMS는 배전망에 접속된 DER(분산전원)들을 중심으로 배전계통운영자(DSO)가 배전계통을 유연하고 신뢰성있게 운영할 수 있도록 지원 * 다양한 DER 중 신재생에너지원에 대해 한정하여 기술 * 향후 국내 상황을 고려하여 액터와 프로세스 등이 변경될 수 있음 |
|
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| 신재생에너지 식별 | 전달되는 모든 정보의 정확성 및 신뢰성은 정보제공 당사자에게 책임이 있다. | |
| 신재생에너지 자료 제출 | 신재생에너지원과 계통운영자와의 모든 통신은 공개, 수정 또는 파기에 대해 보완되어야 한다. 전달되는 모든 정보의 정확성 및 신뢰성은 정보제공 당사자에게 책임이 있다. | |
| 신재생 시간별 발전량 | ||
| 신재생 시간별 발전량 | ||
| 선로별 시간별 전력조류 정보 | ||
| 노드별/시간별 전력부하 정보 | ||
| 비즈니스 절차 |
|
|
| 사전조건 | DER(신재생에너지원)의 계통접속 및 연계 완료 | |
| 사후조건 | 실시간 변동성 모니터링 및 예측 발전 등 대기 | |
| 관련 유스케이스 |
(UC-DB-S07) DERMS 전압 제어 (UC-DB-S08) DERMS 전력조류 제어 |
|

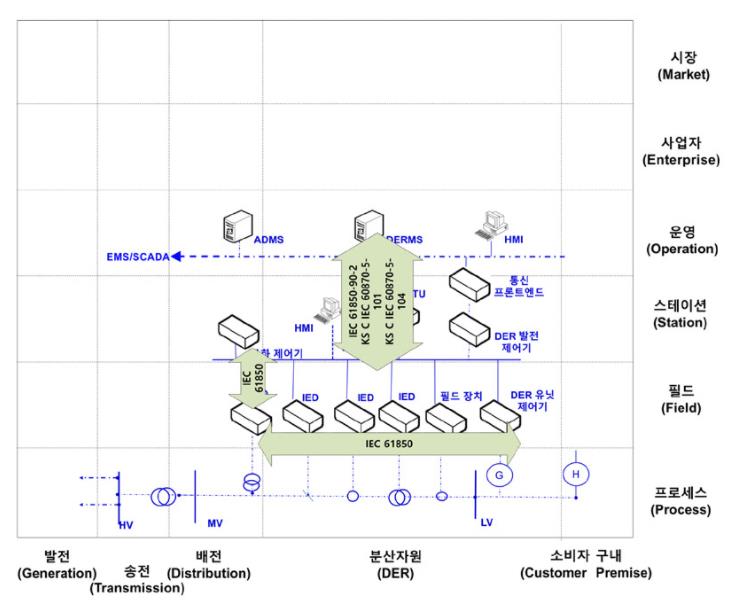

2.3.3 비즈니스 패키지-스마트그리드 아키텍처(SGAM) 매핑
[DM-03] 배전망 연계
구성요소
비즈니스
기능
통신
| 그룹 | 표준번호 | 표준명 | OSI 계층 구분 |
|---|---|---|---|
| 통신 인터페이스 | IEC 61850 시리즈 | 전력 유틸리티 자동화를 위한 통신 네트워크 및 시스템 시리즈 | 데이터 링크 계층 (2계층) |
| IEC 61850-90-2 | 전력 유틸리티 자동화를 위한 통신 네트워크 및 시스템 - 제90-2부: 변전소와 제어센터 간 통신을 위한 IEC 61850의 사용 | 데이터 링크 계층 (2계층) |
|
| IEC 60870-5-101 | 원격 제어장치 및 시스템 - 제5부: 전송 프로토콜 - 제101절: 기본 원격제어 작업용 동반표준 | 전송 계층 (4계층) |
|
| IEC 60870-5-104 | 원격제어 장비 및 시스템 - 제5-104부: 전송통신규약 – KS C IEC 60870-5-101을 위한 표준전송 프로필을 이용한 네트워크 접근 | 전송 계층 (4계층) |
정보
| 그룹 | 표준번호 | 표준명 |
|---|---|---|
| 정보 인터페이스 | IEC 61968 시리즈 | 전력회사의 애플리케이션 통합-배전관리를 위한 시스템 인터페이스 |
| IEC 61970 시리즈 | 에너지관리시스템 애플리케이션 프로그램 인터페이스 (EMS-API) | |
| IEC 61850-90-8 | Communication networks and systems for power utility automation - Part 90-8: Object model for E-mobility | |
| IEC 61850-80-1 | 전력 유틸리티 자동화를 위한 통신 네트워크 및 시스템 - 제80-1부: IEC 60870-5-101/104를 사용한 CDC기반 데이터 모델의 정보교환 지침서 | |
| IEC 61850-7-4 | 변전소 통신 네트워크 및 시스템 - 제7-4부: 변전소와 급전장치의 기본 통신 구조 - 호환 논리 노드 클래스와 데이터 클래스 | |
| 갭 표준 | DM-GAP-05 | 신재생에너지 기기 설비의 전력 변동성 제어를 위한 요구사항 |
| DM-GAP-06 | 신재생에너지 및 분산자원의 계통연계를 위한 스마트 인버터 인터페이스 요구사항 |
