2.3.1 패키지 개요 및 구성도
| 비즈니스명 |
전력수요관리(통합검침 및 비전력 서비스 연계)* * 5종 유틸리티 서비스 통합검침 및 비전력 서비스와의 연계를 스마트미터링이 통합단말의 역할이 되는 서비스 |
|---|---|
| 가치 제안 | AMI를 통하여 전기 외에 가스, 열, 급탕, 수도 등 공공서비스를 통합하여 검침함으로써 일원화, 효율성, 경제성을 제고하여 전력 손실을 최소화하여 전력 수요관리를 도모함에 있음 |
| 정책/제도적 준수사항 | 제8차 전력수급기본계획(17), 제2차 지능형전력망 기본계획(18), 제3차 에너지기본계획(19), 제1차 분산에너지 활성화 로드맵(안)15) (20.11) 등을 준수해야 함 |
| 중점 추진 영역 | 과금(비기술적 손실 감지, 요금제 설계 소비자 분석), 통합검침(비전력 부문) 비즈니스 모델을 위한 시스템 구성 요소 정의 계측설비 자산관리, 계측데이터 저장과 효율적 관리, 계측데이터 전처리 및 가공, 외부시스템 연계 통신 네트워크 관리와 보안, 계측 데이터 사용자 지원 인터페이스 기능 요소 정의 |
| 관련 시스템 유스케이스 |
(UC-MM-S03) 계측 데이터 활용(AMI DB) (UC-MM-S04) 타 유틸리티의 검침 데이터 접근 |
* 15) 향후 분산에너지 활성화 기본 계획으로 격상 예정
2.3.2 단위 비즈니스 유스케이스
(UC-MM-B10) 비기술적 손실 감지
| 단위 비즈니스 명 | (UC-MM-B10) 비기술적 손실 감지 | |
|---|---|---|
| 목적 | 스마트미터 데이터를 활용하여 보다 정확하게 비기술적 손실을 감지하 여 수익손실을 최소화하고자 함 | |
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| 계측 서비스 정보 |
사용자 계측 서비스 사용 여부 양방향 보안 통신 및 데이터 암호화 |
|
| 과거 정보 및 실시간 계측 데이터 정보 |
AMI DB 이력 실시간 계측 데이터 이력 양방향 보안 통신 및 데이터 암호화 |
|
| 절도 분석 정보 |
분석 및 가공 정보 이력 양방향 보안 통신 및 데이터 암호화 |
|
| 비즈니스 절차 |
|
|
| 사전조건 |
계측 데이터 활용 및 분석을 위하여 AMI의 DB가 구축되어 있어야 한다. AMI가 판매사업자의 인프라와 연계되어 통신이 가능하여야 한다. AMI의 과거 DB 및 실시간 데이터 활용 필요성이 있다. |
|
| 사후조건 |
AMI로부터 제공받은 계측서비스를 바탕으로 정보활용이 가능하다. 모니터링을 통해 알 수 있는 전력사용량에 관한 정보를 가시화한다. AMI DB 과거 정보, 실시간 계측 데이터에 관한 정보를 저장한다. 비기술적 손실 이상치 탐지 및 철도 분석 정보활용이 가능하다. 사후조치로 현장점검을 수행한다. |
|
| 연계 비즈니스 유스케이스 | - | |
(UC-MM-B11) 요금제 설계를 위한 소비자 분석
| 단위 비즈니스 명 | (UC-MM-B11) 요금제 설계를 위한 소비자 분석 | |
|---|---|---|
| 목적 | 스마트미터 데이터의 분석을 통해 소비자 그룹을 분석하고 이를 기반으 로 요금제를 설계함으로써 사용자별 적합한 요금제도를 적용할 수 있는 서비스를 제공하고자 함 | |
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| 계측 서비스 정보 |
사용자 계측 서비스 사용 여부 양방향 보안 통신 및 데이터 암호화 |
|
| 과거 정보 및 실시간 계측 데이터 정보 |
AMI DB 이력 실시간 계측 데이터 이력 양방향 보안 통신 및 데이터 암호화 |
|
| 소비자 그룹 구별 분석 정보 |
분석 및 가공 정보 이력 양방향 보안 통신 및 데이터 암호화 |
|
| 비즈니스 절차 |
|
|
| 사전조건 | 계측 데이터 활용 및 분석을 위하여 AMI의 DB가 구축되어 있어야 한다. AMI가 판매사업자의 인프라와 연계되어 통신이 가능하여야 한다. AMI의 과거 DB 및 실시간 데이터 활용 필요성이 있다. | |
| 사후조건 |
AMI로부터 제공받은 계측 서비스를 바탕으로 정보를 활용한다. 모니터링을 통해 알 수 있는 전력사용량에 관한 정보활용과 분석 서비스 가 가능하다. AMI DB 과거 히스토리 및 실시간 계측데이터를 조회할 수 있다. 소비자 그룹 구별 분석 결과에 관한 정보활용이 가능하다. 계측 데이터 값 분석 기반 고객에게 맞춤형 요금제를 제안한다. |
|
| 연계 비즈니스 유스케이스 | - | |
(UC-MM-B12) 지역별 발전/부하 데이터 제공
| 단위 비즈니스 명 | (UC-MM-B12) 지역별 발전부하 데이터 제공 | |
|---|---|---|
| 목적 | AMI를 통하여 전기 외에 가스, 열, 급탕, 수도 등과 같은 비전력부문 공 공서비스를 통합하여 검침함으로써 일원화된 검침 서비스를 제공하고 자 함 | |
| 정보교환 및 요구사항 | 정보교환 | 요구사항 |
| 원격 검침 서비스 정보 |
전력 사용량 전력 부문 원격 검침 사용 여부 양방향 보안 통신 및 데이터 암호화 |
|
| 전력 부문 검침 데이터 정보 | 전력 데이터 계측 평균 사용량 양방향 보안 통신 및 데이터 암호화 | |
| 비전력 부문 검침 데이 터 정보 |
가스, 수도 등 비전력 데이터 계측 평균 값 양방향 보안 통신 및 데이터 암호화 |
|
| 통합검침 데이터 분석결 과 정보 |
데이터 특이사항 조회 이력 데이터 마이닝 및 분석 처리 양방향 보안 통신 및 데이터 암호화 |
|
| 비즈니스 절차 |
|
|
| 사전조건 | AMI가 검침 데이터를 수집할 수 있도록 구축되어 있어야 한다. AMI가 가스, 수도 등 타 유틸리티의 인프라와 연계되어 통신이 가능하여 야 한다. AMI가 판매사업자의 인프라와 연계되어 통신이 가능하여야 한다. | |
| 사후조건 | AMI로부터 제공받은 원격 검침 서비스를 바탕으로 통합형 정보활용이 가능하다. 모니터링을 통해 알 수 있는 전력사용량 현황을 가시화한다. 타 유틸리티의 검침 데이터에 관한 정보활용을 제공한다. 통합검침 데이터를 활용한 데이터 분석결과를 도출한다. 분석결과에 관한 정보 응용 서비스를 제공한다. | |
| 연계 비즈니스 유스케이스 | - | |
2.3.2 비즈니스 패키지-스마트그리드 아키텍처(SGAM) 매핑

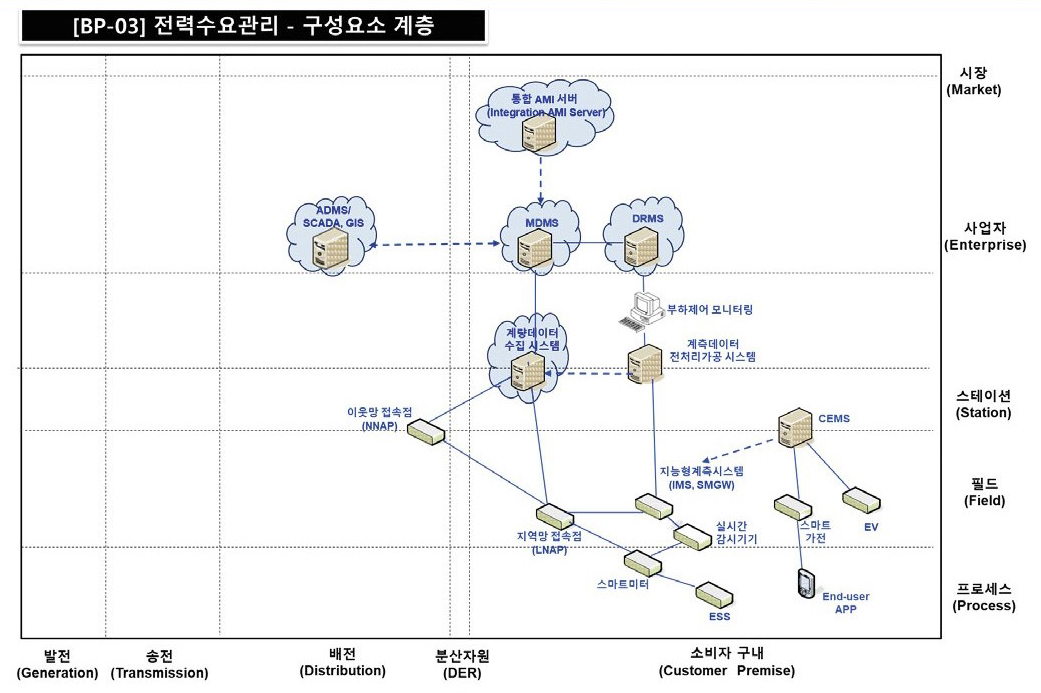

[MM-03] 전력수요관리
구성요소
비즈니스(목표/목적, 정책, 규제)
기능
통신(프로토콜)
| 그룹 | 구분 | 표준번호 | 표준명 | OSI 계층 구분 |
|---|---|---|---|---|
| 통신 인터페이스 | 1 | IEC 61968-100 | Application integration at electric utilities - System interfaces for distribution management - Part 100: Implementation profiles | 세션 계층 (5계층) |
| KS C IEC 61968-100 | 전력회사의 애플리케이션 통합 - 배전관리를 위한 시스템 인터페이스 - 제100부: 실행 프로파일 | |||
| 2 | IEC 61968-9 | Application integration at electric utilities - System interfaces for distribution management - Part 9: Interfaces for meter reading and | 세션 계층 (5계층) |
|
| KS C IEC 61968-9 | 전력회사의 어플리케이션 통합 - 배전 관리를 위한 시스템 인터페이스 - 제9부 : 검침과 제어를 위한 인터페이스 | |||
| 3 | IEC 60870-5 | Telecontrol supervisory control and data acquisition in electrical engineering and power system automation applications | 응용 계층 (7계층) |
|
| IEC 60870-5- 101 | Transmission Protocols - companion standards especially for basic telecontrol tasks | 물리 계층 (1계층) |
||
| IEC 60870-5-102 | Transmission Protocols - Companion standard for the transmission of integrated totals in electric power systems | 전송 계층 (4계층) |
||
| IEC 60870-5-103 | Companion standard for the informative interface of protection equipment | 전송 계층 (4계층) |
||
| IEC 60870-5-104 | Network access for IEC 60870-5-101 using standard transport profiles | 전송 계층 (4계층) |
||
| KS C IEC 60870-5-104 | 원격제어 장비 및 시스템 - 제5-104부: 전송 통신규약 - KS C IEC 60870-5-101을 위한 표준전송 프로필을 이용한 네트워크 접근 | 전송 계층 (4계층) |
||
| 4 | ITU-T X.1714 | Key combination and confidential key supply for quantum key distribution network | 표현 계층 (6계층) |
|
| 5 | ITU-T X.1710 | Security framework for quantum key distribution networks | 표현 계층 (6계층) |
|
| 6 | ITU-T X.1332 | Security guidelines for smart metering services in smart grids | 표현 계층 (6계층) |
|
| 7 | IEC 60870 | Systems used for telecontrol supervisory control and data acquisition in electrical engineering and power system automation applications | 응용 계층 (7계층) |
|
| 8 | IEC 62056 | Electricity metering - Data exchange for meter reading, tariff and load control | 전송 계층 (4계층) |
|
| 갭 표준 | 1 | MM-GAP-06 | 지능형계측시스템 (IMS) 에너지 손실 방지 서비스 - 일반 요구사항 | - |
| 2 | MM-GAP-07 | 통합 AMI 검침시스템 통신 인터페이스 및 보안 요구사항 |
정보(데이터 모델)
| 그룹 | 구분 | 표준번호 | 표준명 | OSI 계층 구분 |
|---|---|---|---|---|
| 정보 인터페이스 | 1 | IEC 62325 | Energy market communications, based on the Common Information Model | - |
| 2 | KS C 1233-2 | 스마트 미터링 - 보안 모듈 - 제2부: 데이터 교환 명령어 | ||
| 3 | KS C 1236 | 스마트 미터링 - 전자식 계량기 소프트웨어 평가 지침 | ||
| 4 | KS C 1232 | 스마트 미터링 - 가정용 COSEM 객체 모델 - 정의 | ||
| 5 | KS C 1231-1 | 지능형 전력량계 - 제1부: 기능 요구사항 | ||
| 6 | IEC 61968 | Information exchanges between electrical distribution systems | ||
| KS C IEC 61968-1 | 전력회사 애플리케이션 통합 - 배전관리용 시스템 인터페이스 - 제1 부: 인터페이스 구조와 권장사항 | |||
| KS C IEC 61968-3 | 전력회사의 애플리케이션 통합 - 배전관리를 위한 시스템 인터페이스 - 제 3부: 배전망 운영을 위한 인터페이스 | |||
| 7 | ITU-T X.1332 | Security guidelines for smart metering services in smart grids | 표현 계층 (6계층) |
|
| 8 | IEC 60870 | Systems used for telecontrol supervisory control and data acquisition in electrical engineering and power system automation applications | 응용 계층 (7계층) |
|
| 9 | IEC 62056 | Electricity metering - Data exchange for meter reading, tariff and loadcontrol | 전송 계층 (4계층) |
|
| 갭 표준 | 1 | MM-GAP-06 | 지능형계측시스템(IMS) 에너지 손실방지 서비스 - 일반 요구사항 | - |
| 2 | MM-GAP-07 | 통합 AMI 검침시스템 통신 인터페이스 및 보안 요구사항 |
